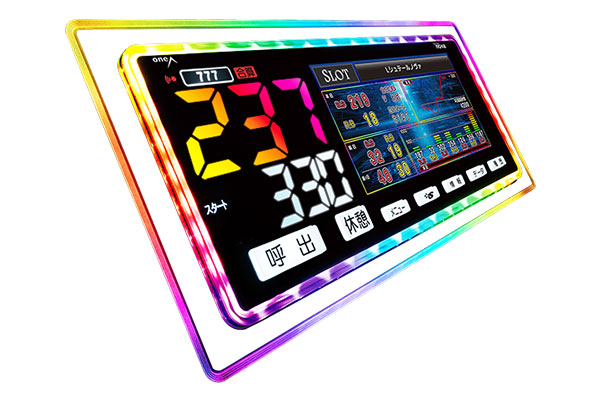

シュテール ノヴァ
YSV-490（パチンコ用）・YSV-490S（スロット用）
特長
- クリアフレームとシンプルスイッチを携え、見やすく、分かりやすく、操作しやすく進化

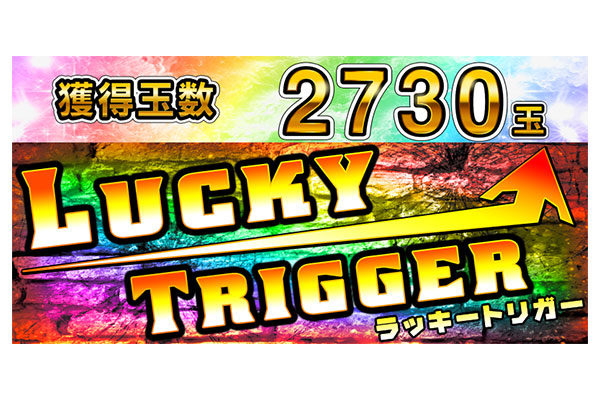

- ラッキートリガー（LT)搭載機種に対応。
- 朝一専用データ表示機能追加
- セルフ休憩スイッチを標準搭載
仕様
| 電源電圧 |
AC24V |
| 通常消費電力 |
22.0VA（呼び出しランプ単体） |
|
スマデジ接続時：+13.3VA |
|
パンテオン接続時：+27VA |
|
ラクオス接続時：+7.5VA |
|
サンド中継器接続時：+1.3VA |
| 最大消費電力 |
31.0VA（呼び出しランプ単体全灯時） |
|
スマデジ接続時：+17.9VA |
|
パンテオン接続時：+33VA |
|
ラクオス接続時(USB充電使用時)：+17.5VA |
|
サンド中継器接続時：+1.8VA |
| 外観寸法 |
取付スタンド(角度調整) |
|
タテ230mm×ヨコ490mm×厚さ121mm (表示部傾斜0度) |
|
タテ226.5mm×ヨコ490mm×厚さ151mm (表示部傾斜10度) |
|
タテ216mm×ヨコ490mm×厚さ180mm (表示部傾斜20度) |
|
取付パネル |
|
タテ230mm×ヨコ490mm×厚さ56mm (表示部傾斜20度) |
| 重量 |
本体(入出力BOX含む)＋取付スタンド(角度調整) |
|
約2.4kg |
|
本体(入出力BOX含む)＋取付パネル |
|
約1.9kg |
| 取付ピッチ |
取付スタンド(角度調整) |
|
200mm(4点取付推奨)/260mm(予備) |
|
取付スタンド(取付パネル) |
|
40mm(予備)/200mm(4点取付推奨)/260mm(予備) |
| 表示部 |
LEDセグメント+LCD(液晶) |
